耐切創・耐薬品ニトリル手袋 SN251
| 分類 | 材質 | カラー | ||||
|---|---|---|---|---|---|---|
| 耐油手袋 |
表面：ニトリル |
グリーン | ||||
| サイズ | 全長 | 厚み | 表面形状 | ||||
|
1.7mm | 特殊スベリ止め加工 | ||||
| 品番 | 標準価格/双 | 個装/梱包 | ||||
|
M DLN8007108P L DLN8007109P LL DLN8007110P |
オープン |
個装：1双 |
製品の特長
耐切創性と耐薬品性を兼ね備えたニトリルオールコート手袋
- ○ガソリン、灯油、各種油を取り扱う幅広い現場に。
- ○耐切創レベルC（欧州規格：EN388準拠）
- ○耐切創性がありながらやわらかく、優れた作業性を実現しました。

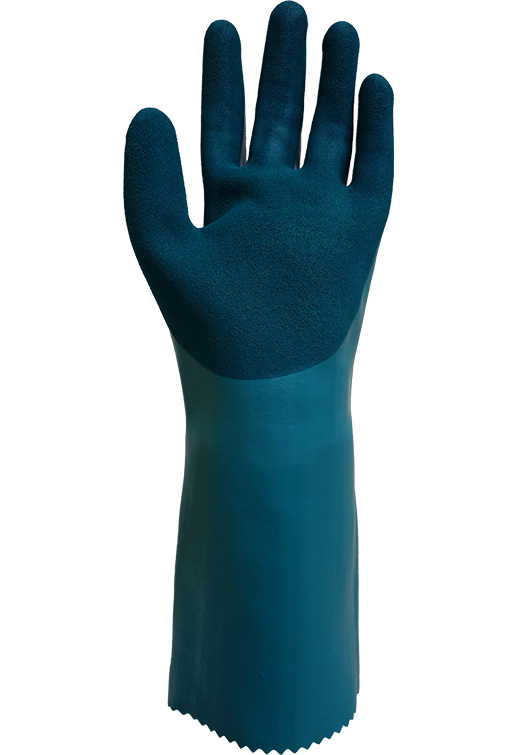

- ○耐摩耗性に優れ、手のひら部の特殊加工でグリップ性も良好です。
- ○JIS T 8116:2005適合。耐浸透性クラス2（AQL:1.5）
対応する薬品
◎：推奨 ○：使用可 △：非推奨
※社内試験の結果です
メタノール
◎
燃料油 ガソリン
〇
燃料油 灯油
◎
作動油 切削油
◎
イソプロピルアルコール
◎
n-ヘキサン
◎
石油エーテル
◎
石油ベンジン
◎
ミネラルスピリット
◎
テレピン油
◎
潤滑油
◎
燃料油 軽油
◎
これ以外の薬品につきましては、耐溶剤面積膨潤倍率表をご覧ください。
用途
業界
自動車
鉄道車両
航空機
船舶
オートバイ
自転車
ゴム
樹脂製品
接着剤・ノリ
プラスチック
衣料品
化学薬品
電子
精密機械
産廃処理・
リサイクル産業
印刷 パルプ・紙
石油
作業
-
部品洗浄、機械治具洗浄、金型洗浄、印刷版洗浄、タンク洗浄
-
化学品製造、原料溶解
-
機械・設備メンテナンス
-
一般作業、運搬作業、廃棄処理作業
-
製品寸法
サイズ A B C D E F M 350 141 115 77 34 103 L 350 144 119 81 37 108 LL 350 145 121 85 40 111 - Cは中指先から約20cmの位置を測定。
- 指の太さEは指の中央付近。
- B,C,E,Fの寸法はその部位を扁平にした数値。
- 改良の為上記の寸法と変わることがあります。
- 単位(mm)表示
耐溶剤面積膨潤倍率表耐溶剤面積膨潤倍率についてはこちら
膨潤倍率とは
手袋の表面を形成している樹脂の「皮膜」を溶剤の中に30分浸けこんだ時、その表面積が元の大きさに対して何倍になったかを示す数値です。「1.0」に近い程、溶剤性能に優れている傾向があります。
膨潤すると手袋の物理的強度が低下するため、破れやすくなり危険です。
| 評価 | 推奨：◎ | 使用可：〇 | 非推奨：△ | 使用不可：× |
|---|---|---|---|---|
| 1.2以下 | 1.3以上2.0以下 | 2.1以上3.2以下 | 溶解 |
| No | CAS No | 溶剤名<solvernt name> | ニトリル |
|---|---|---|---|
| SN251 | |||
| 1 | 68-12-2 | ジメチルホルムアミド<Dimethylformamide> | - |
| 2 | 109-89-7 | ジエチルアミン<Diethylamine> | - |
| 3 | 67-63-0 | イソプロピルアルコール<Isopropyl alcohol> | ◎ |
| 4 | 71-36-3 | ブチルアルコール<Butyl alcohol> | ◎ |
| 5 | 67-56-1 | メタノール<Methanol> | ◎ |
| 6 | 50-00-00 | ホルムアルデヒド37%<Formaldehyde> | ◎ |
| 7 | 75-15-0 | 二硫化炭素<Carbon disulfide> | - |
| 8 | 60-29-7 | エチルエーテル<Ethyl ether > | - |
| 9 | 110-80-5 | エチルセロソルブ< Ethyl cellosolve> | - |
| 10 | 111-76-2 | ブチルセロソルブ<Butyl cellosolve> | - |
| 11 | 109-86-4 | メチルセロソルブ<Methyl cellosolve> | - |
| 12 | 141-78-6 | 酢酸エチル<Ethyl acetate> | - |
| 13 | 123-86-4 | 酢酸ブチル<Butyl acetate> | - |
| 14 | 79-20-9 | 酢酸メチル<Methyl acetate> | - |
| 15 | 67-64-1 | アセトン<Acetone> | - |
| 16 | 108-94-1 | シクロヘキサノン<Cyclohexane> | - |
| 17 | 108-10-1 | メチルイソブチルケトン<Methyl isobutyl ketone> | - |
| 18 | 78-93-3 | メチルエチルケトン<Methyl ethyl ketone> | - |
| 19 | 591-78-6 | メチルブチルケトン<Methyl butyl ketone> | - |
| 20 | 110-54-3 | n-ヘキサン<n-hexane> | ◎ |
| 21 | 142-85-5 | n-ヘプタン<n-heptane> | ◎ |
| 22 | 混合物 | 洗浄油 石油エーテル<Petroleum ether> | ◎ |
| 23 | 8030-30-6 | 洗浄油 石油ベンジン<Petroleum benzine> | ◎ |
| 24 | - | 洗浄油 ミネラルスピリット<Mineral spilits> | ◎ |
| 25 | 8006-64-2 | 揮発油 テレピン油<Turepentine oil> | ◎ |
| 26 | 8006-61-9 | 燃料油 ガソリン<gasoline> | 〇 |
| 27 | 68476-31-3 | 燃料油 軽油<Light oil> | ◎ |
| 28 | 8008-20-6 | 燃料油 灯油<kerosene> | ◎ |
| 29 | - | マシンオイル スピンドル油(粘度ISO VG10・VG22)<Spindle oil> | ◎ |
| 30 | - | マシンオイル コンプレッサーオイル(粘度ISO VG68)<Compressor oil> | ◎ |
| 31 | - | マシンオイル マシンオイル(粘度ISO VG46)<Machine oil> | ◎ |
| 32 | - | マシンオイル タービンオイル(粘度ISO VG32)<Turbine oil> | ◎ |
| 33 | - | 作動油 モーターオイル<Motor oil> | ◎ |
| 34 | - | 作動油 切削油<Cutting fluids> | ◎ |
| 35 | 108-38-3 | m-キシレン<m-xylene> | - |
| 36 | 95-47-6 | o-キシレン<o-xylene> | - |
| 37 | 106-42-3 | p-キシレン<p-xylene> | - |
| 38 | 100-41-4 | エチルベンゼン<Ethylbenzene> | - |
| 39 | 100-42-5 | スチレン（モノマー）<styrene> | - |
| 40 | 108-88-3 | トルエン<toluene> | - |
| 41 | 71-43-2 | ベンゼン<benzene> | - |
| 42 | 75-05-8 | アセトニトリル<Acetonitrile> | - |
| 43 | 98-95-3 | ニトロベンゼン<Nitrobenzene> | - |
| 44 | 79-34-5 | 1,1,2,2-トリクロロエタン<1,1,2,2-Trichloroethane> | - |
| 45 | 95-50-1 | o-ジクロロベンゼン<o-Dichlorobenzene> | - |
| 46 | 108-90-7 | クロロベンゼン<Chlorobenzene> | - |
| 47 | 67-66-3 | クロロホルム<Chloroform> | - |
| 48 | 56-23-5 | 四塩化炭素（テトラクロロメタン）<Carbon tetrachloride> | - |
| 49 | 75-09-2 | ジクロロメタン（塩化メチレン）<Dichloromethane> | - |
| 50 | 127-18-4 | テトラクロロエチレン（パークロロエチレン）<Tetrachlorethylene> | - |
| 51 | 79-01-6 | トリクロロエチレン（トリクレン）<Trichlorethylene> | - |
| 52 | 123-91-1 | 1,4-ジオキサン<1,4-Dioxane> | - |
| 53 | 872-50-4 | N-メチルピロリドン<N-Metyl-2-pyrrolidone> | - |
| 54 | 109-99-9 | テトラヒドロフラン<Tetrahydrofuran> | - |
耐透過性試験結果
下記の表は、JIS T 8116「化学防護手袋」に基づいて行った耐透過性試験結果です。
破過時間は当社内における測定値であり、保証値ではありません。
| クラス | 6 | 5 | 4 | 3 | 2 | 1 |
|---|---|---|---|---|---|---|
| 平均標準破過点検出時間(分) | ＞480 | ＞240 | ＞120 | ＞60 | ＞30 | ＞10 |
| 化学物質名 | CAS番号 | SN251 | |
|---|---|---|---|
| クラス | 破過時間（分） | ||
| アセトン | 67-64-1 | N/A | ＜10 |
| アセトニトリル | 75-05-8 | N/A | 10 |
| 二硫化炭素 | 75-15-0 | N/A | ＜10 |
| ジクロロメタン | 75-09-2 | N/A | ＜10 |
| ジエチルアミン | 109-89-7 | N/A | ＜10 |
| 酢酸エチル | 141-78-6 | N/A | ＜10 |
| n-ヘキサン | 110-54-3 | 3 | 90 |
| メタノール | 67-56-1 | 1 | 30 |
| 水酸化ナトリウム40% | 1310-73-2 | 用途外 | |
| 硫酸18% | 7664-93-9 | 用途外 | |
| 硫酸96% | 7664-93-9 | 用途外 | |
| テトラヒドロフラン | 109-99-9 | N/A | ＜10 |
| トルエン | 108-88-3 | N/A | ＜10 |
| テトラクロロエチレン | 127-18-4 | N/A | 10 |
| キシレン | 1330-20-7 | N/A | 10 |
| イソプロピルアルコール | 67-63-0 | 5 | 420 |
【注1】破過時間とは、透過速度がJIS T 8116の規定値（0.1㎍/㎠/min）に達するまでの時間です。
【注2】手袋の使用方法や環境等の状況の違いにより耐透過性は変化します。この表は、素材としての耐透過性能だけを示すもので、手袋総体としての物理的強度を示したものではありません。
【注3】N/A:Not Applicable=該当なし
